ME2542
組型番 | コネ クタ 形状 |
プラグ側型番 | ボディ側型番 | 適用電線(sq) | 適用 圧着 端子 |
端子 ねじ サイズ |
||
---|---|---|---|---|---|---|---|---|
プラグ ボディ セット型番 |
2 C T |
2 P N C T |
V C T |
|||||
MK5608![]() |
2P 15A 125V ![]() |
MP2518![]() |
MC2608![]() |
0.75 ~ 2 |
2 | 2 | 0.75sq 1.25sq → R1.25-3.5 2sq → R2-3.5 |
M3.5 |
MK5609![]() |
2P 20A 250V ![]() |
MP2512![]() |
MC2609![]() |
2 3.5 |
3.5 | 3.5 | 2sq → R2-4 3.5sq → R3.5-4 |
M4 |

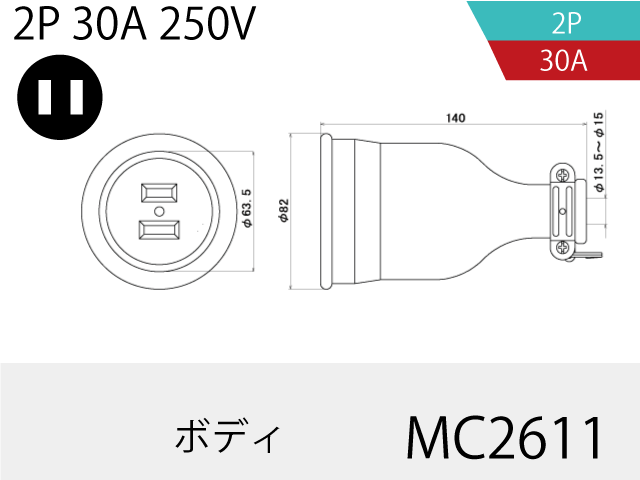

MK5611![]() |
2P 30A 250V ![]() |
MP2514![]() |
MC2611![]() |
3.5 5.5 |
5.5 | 5.5 | 3.5sq → R3.5-5 5.5sq → R5.5-5 |
M4.5 |
MK5624![]() |
接地2P 15A 125V ![]() |
ME2542![]() |
ME2624![]() |
1.25 2 |
2 | 2 | 0.75sq 1.25sq → R1.25-3.5 2sq → R2-3.5 |
M3.5 |
MK5625![]() |
接地2P 15A 125V ![]() |
ME2543![]() |
ME2625![]() |
0.75 | 1.25 2 |
1.25 2 |
0.75sq 1.25sq → R1.25-3.5 2sq → R2-3.5 |
M3.5 |
MK5628![]() |
接地2P 15A 250V ![]() |
ME2546![]() |
ME2628![]() |
1.25 2 |
2 | 2 | 0.75sq 1.25sq → R1.25-3.5 2sq → R2-3.5 |
M3.5 |
MK5614![]() |
3P 15A 250V ![]() |
MP2519![]() |
MC2614![]() |
1.25 2 |
2 | 2 | 0.75sq 1.25sq → R1.25-3.5 2sq → R2-3.5 |
M3.5 |
MK5610![]() |
3P 20A 250V ![]() |
MP2513![]() |
MC2610![]() |
2 3.5 |
3.5 | 3.5 | 2sq → R2-4 3.5sq → R3.5-4 |
M4 |
MK5612![]() |
3P 30A 250V ![]() |
MP2515![]() |
MC2612![]() |
3.5 5.5 |
5.5 | 5.5 | 3.5sq → R3.5-5 5.5sq → R5.5-5 |
M4.5 |
MK5620![]() |
接地3P 15A 250V ![]() |
MP2536![]() |
MC2620![]() |
1.25 2 |
2 | 2 | 0.75sq 1.25sq → R1.25-3.5 2sq → R2-3.5 |
M3.5 |
MK5615![]() |
接地3P 20A 250V ![]() |
MP2520![]() |
MC2615![]() |
3.5 5.5 |
5.5 | 5.5 | 3.5sq → R3.5-4 5.5sq → R5.5-4 |
M4 |
MK5623![]() |
接地3P 30A 250V ![]() |
MP2540![]() |
MC2623![]() |
5.5 8 |
8 | 5.5 8 |
5.5sq → R5.5-5 8sq → R8-5 |
M4.5 |
